Ročni urejevalnik - Navodilo
PDF NavodiloRočni urejevalnik smo poskušali zasnovati čim bolj preprosto, tako da ga lahko uporabljajo tudi uporabniki z omejenimi računalniškimi izkušnjami. Kljub temu zahteva kratek uvod in nekaj vaje. Ko se ga navadite, bo ustvarjanje razporedov žaganja hitro in enostavno.

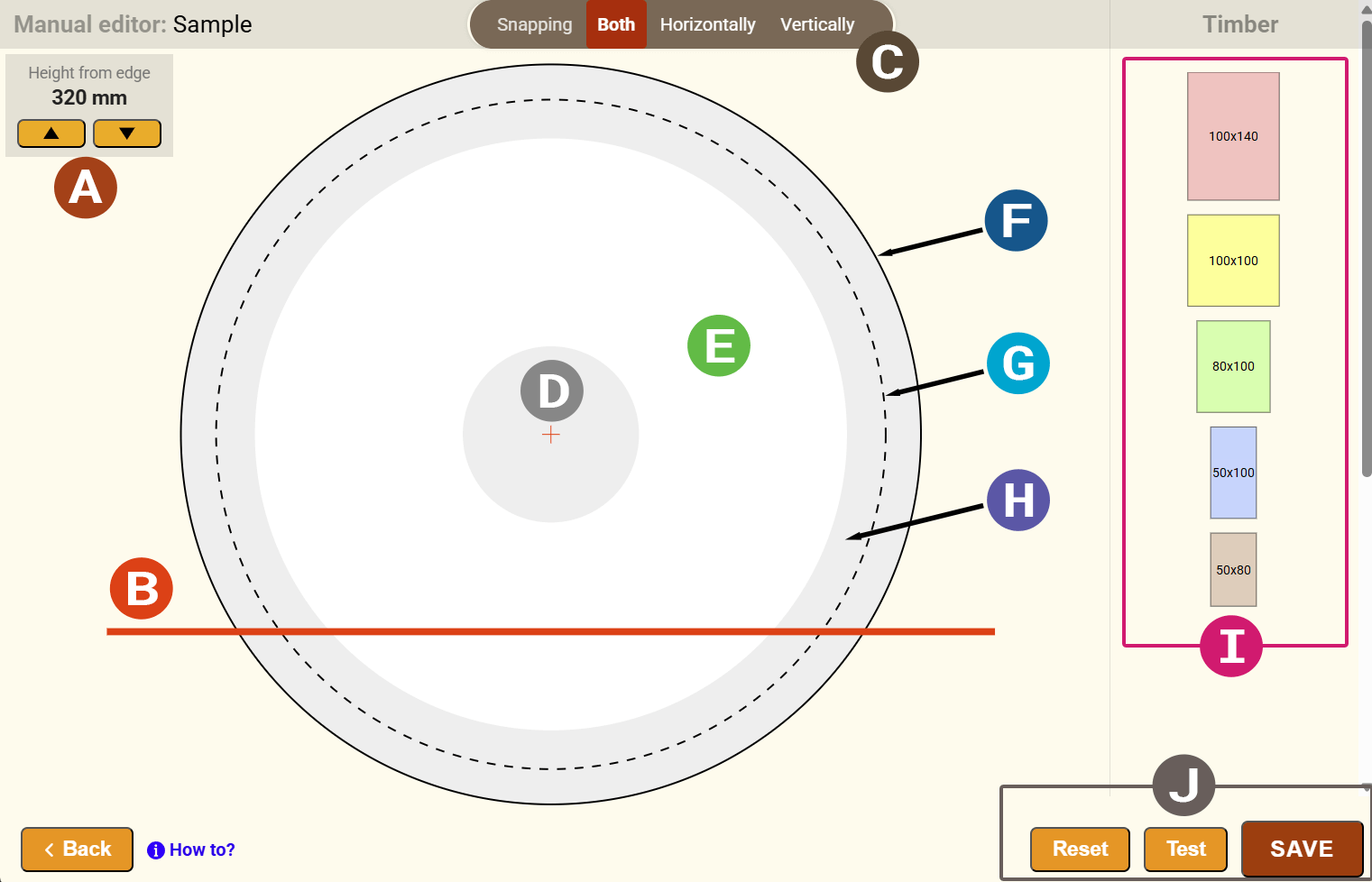

A | Nastavitev osnovne ravnine reza |
|---|---|
B | Osnovna rezalna ravnina (baseline) |
C | Pripenjanje |
D | Srčevina |
E | Beljavina |
F | Premer debelejšega konca |
G | Premer tanjšega konca |
H | Območje obrobne plošče |
I | Kosi žaganega lesa |
J | Gumbi za obdelavo razporeda |
Nastavitev osnovne ravnine reza (baseline)
Z gumbi na zgornjem robu nastavite višino osnovne ravnine reza (osnovne črte).
Razpored brez obračanja
Pri razporedih brez obračanja hloda rdeča črta – osnovna črta – predstavlja spodnjo mejo, pod katero ni mogoče postaviti nobenih elementov žaganega lesa. Njena najmanjša višina, merjena od spodaj, je določena z vrsto dodeljenega stroja ali z njegovim parametrom »najmanjša višina reza«.
Razpored z obračanjem
Pri razporedih z obračanjem je položaj osnovne črte poljuben. Osnovni pogoj je, da je po obračanju osnova, določena z osnovno črto, dovolj široka za stabilno namestitev hloda. Tanjša vzporedna rdeča črta označuje najmanjšo debelino zadnje deske, zato morajo biti elementi žaganega lesa na tem območju nameščeni višje in morajo segati čez to črto. Razdalja med osnovno črto in najmanjšo debelino je za dani stroj določena s parametrom »najmanjša debelina zadnje deske«.
Vstavljanje elementov žaganega lesa
Na desni strani v delu urejevalnika so prikazani elementi žaganega lesa, dodeljeni razporedu žaganja. Za postavitev žaganega lesa na območje hloda kliknite izbrani element. Element žaganega lesa bo samodejno postavljen na območje hloda.
Postavljanje žaganega lesa
Začnite postavljati žagani les na osnovno črto od leve proti desni. Kazalec postavite na element žaganega lesa, pritisnite gumb miške in povlecite žagani les na mesto na profilu hloda, kjer ga želite postaviti. Postopoma postavljajte druge elemente žaganega lesa od leve proti desni po plasteh. Ko je element žaganega lesa v pravilnem položaju in na pravilni razdalji od drugih elementov zaradi širine reza, se bo prikazala tanka modra črta ali več črt, element pa se bo natančno zaskočil na svoje mesto, tako da bo širina reza ohranjena. Spustite gumb miške in element žaganega lesa bo pravilno postavljen.
Vrtenje / brisanje elementov žaganega lesa
Elemente žaganega lesa je mogoče zavrteti ali izbrisati. Kazalec postavite nad element žaganega lesa in pritisnite tipko "R" za vrtenje ali tipko "D" za brisanje izbranega elementa.
Pripenjanje
Sistem samodejno pripne element žaganega lesa vodoravno in navpično na tiste elemente, ki so že postavljeni na območju. Vendar je v določenih primerih potrebno pripenjanje izklopiti. V ta namen je v zgornjem delu urejevalnika stikalo, s katerim lahko onemogočite eno od smeri pripenjanja. Če na primer izberete navpično možnost, bo vodoravno pripenjanje izklopljeno in element boste lahko premikali kamor koli v vodoravni smeri.
Povečava - zoom
Z vrtenjem koleščka miške lahko razpored žaganja povečate ali pomanjšate.
Preizkus in shranjevanje razporeda
Ko postavite več elementov žaganega lesa, priporočamo, da razpored redno preverjate s pritiskom na gumb Preizkus. Če položaj katerega koli elementa žaganega lesa ni pravilen, bo sistem označil problematične elemente. Če je razpored dokončan, pritisnite gumb Shrani, razpored bo shranjen v naš sistem, posamezni koraki žaganja bodo ustvarjeni in poslani v mobilno aplikacijo.
